Sharp MURAMASA PC-MT1-H1(PC-UM10) |
|||
| 分解の手順は下記ホームページを参考にさせていただきました。 http://www.computerartisan.com/muramasa/disassemble.txt 以下は写真中心に小生が分解した時、何度もやり直しをした勘所のみをピックアップ。 |
|||
| 1. | 底面と背面のネジを外すだけで底面パネルは外れる。長短大小があるので位置をメモしておく。 真中辺にネジ穴ではない穴があるので、間違えないよう印をつけておく。 |
||
 |
|||

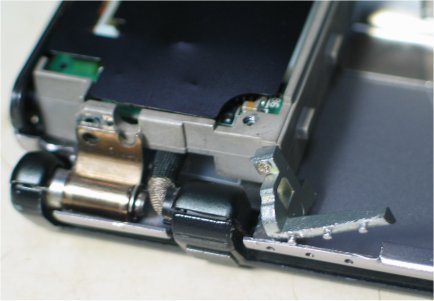

| 2. | 底面パネルを外すと右上黒いフィルムの裏にL型金具がある。 ひっくり返すとこれが落ちてくる。（フィルムをはがして撮影） |
||
 |
|||

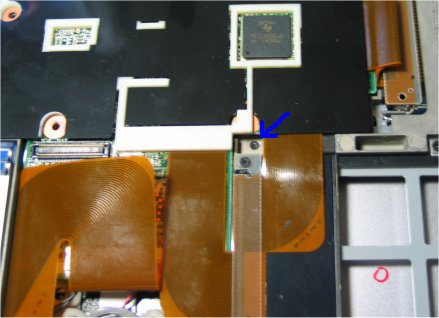

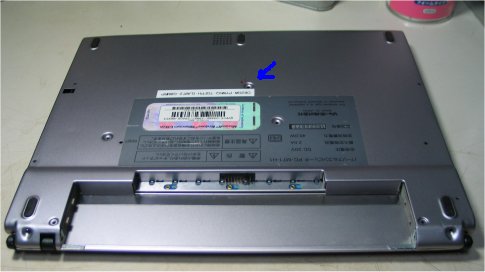

| 3. | 上面パネルを外すには、側面6個、底面1個のネジを外す。 底面のネジは下図真中辺の矢印。 |
||
 |
|||

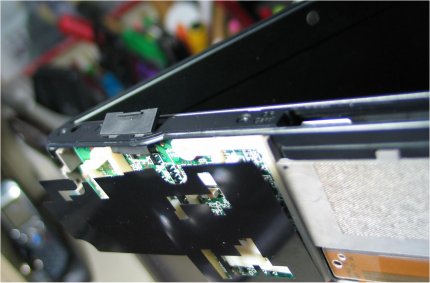

| 4. | 次に下図のアーム型部品をカッターを入れて外す。 パネルに3個の穴があり、そこに嵌め込んである。これを外せばパネルを引っ剥がすだけ。 |
||
 |
|||

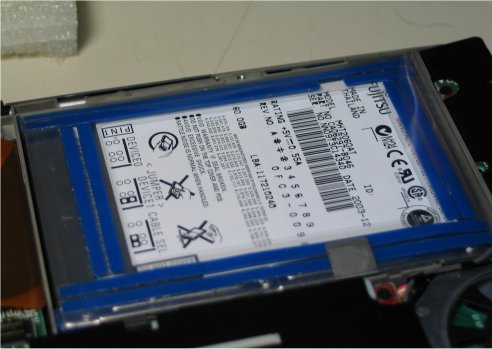

| 5. | 上面パネルを外し、ハードディスクの横から止めてあるネジ2個を外せば ハードディスクが取り出せる。 |
||
 |
|||

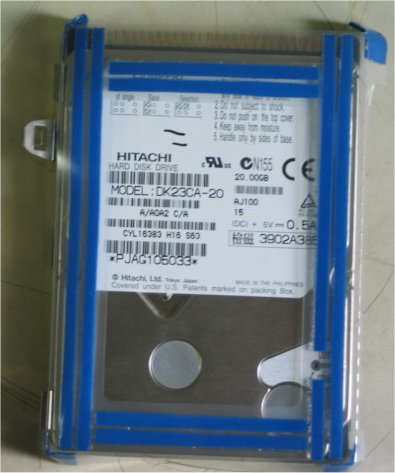

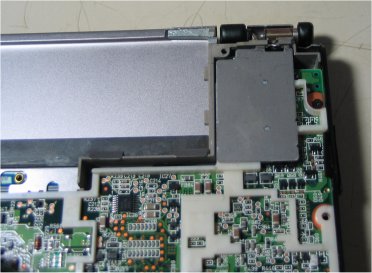

| 6. | データ救出完了。不良セクターが多かったのでHDD取り替え。 右下の灰色の金具は両面テープでついているだけ。取れてしまうとどこだったかわからなくなる。（下図は適当につけてあります。この辺か？） |
||
 |
|||

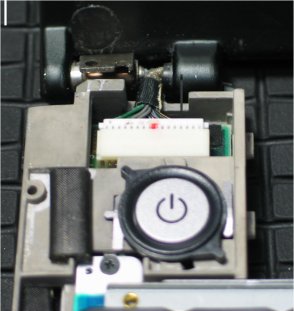

| 7. | 組み戻しは逆手順。画面ケーブルの差込は念入りに。以後組立中に抜けないようにきをつける。 | ||
|
|||

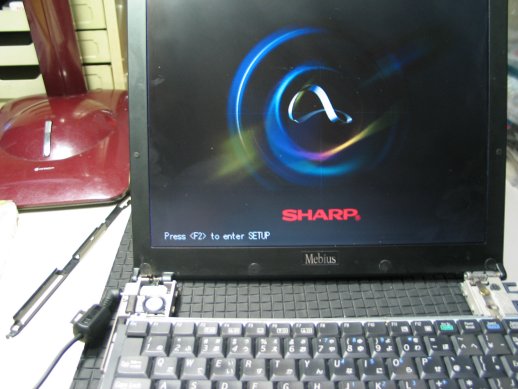

| 8. | 上面パネルをつける前に、まず動作テスト。 | ||
 |
|||

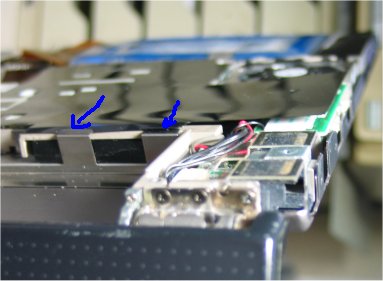

| 9. | 爪4個をたわめて引き上げる。 | ||
 |
|||
| 10. | 側面の細いパネルはゴムぶたを引っ掛けてからネジ止め。 ネジは真中を先に。 |
||
 |
|||
| 11. | 底面パネルはL型金具が中にある位置のネジをまず仮止めする。 (中で動いてしまうと叉外さなければならないのである。） |
||
 |
|||
| 12. | 底面のネジを全て締めて、起動確認 | ||
