PowerBook3400の分解手順

PB3400の内蔵HDを取り出す必要があって、分解手順をWeb検索したが、見あたらなかったので作成しました。
参考になったのはmac-stock.com
運良く愛用のデジカメが修理から返ってきた直後で写真もバッチリです。

1.CDドライブとバッテリを外す。

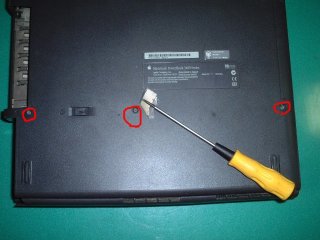

2.裏面にあるビスを3本外す。真中のビスは保証シールで隠れている。保証は当然もう切れているから、構わず剥がす。ドライバはモチロン星型のが必要。

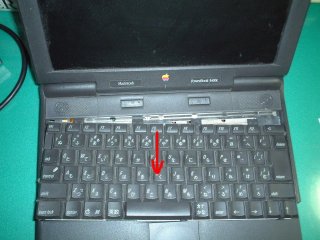

3.キーボードの手前を少し上げて、前にズラシ、後ろの4個の突起部を上に出す。

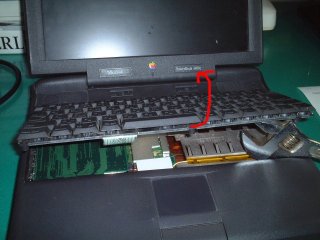

4.キーボードの手前を引き上げる。左下の緑の基板が邪魔な時は上に引っ張ると簡単に外れる。(右下のモンキーレンチは単なるつっかい棒です。)

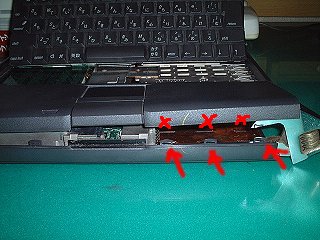

5.パームレストは手前に引く感じで、底の継ぎ目の方を押して引き上げる。
継ぎ目は左右3箇所。この個所はプラスチックのフックを折らないよう、ご自分でよく観察しながらやってください。(特に画面×印の見えていないパームレストの側の突起部にご注意)

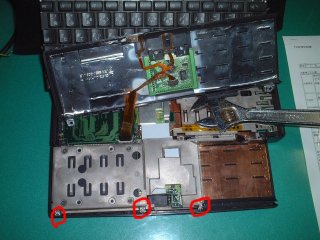

6.ハードディスク・ブラケットが現れる。手前の3箇所のビスを外し、持ち上げて、繋がっているHDDケーブルをソケットから引き抜けば、取り出せます。

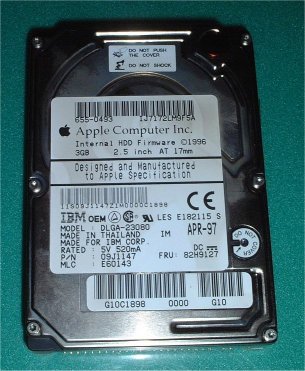

7.ハードディスクをブラケットから外したもの。セクター数5BCAFFh。
